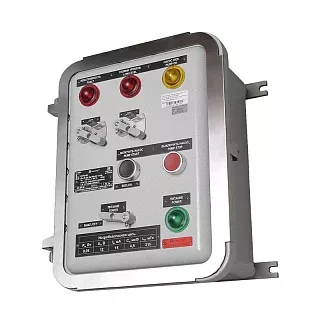

Взрывозащищенная клеммная коробка ЩОРВ464625
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ464625 — увеличенный по глубине вариант квадратного корпуса ЩОРВ. По сравнению с ЩОРВ464621 внешняя глубина увеличена с 213 до 264 мм, а внутренняя — со 150 до 201 мм.
При практически одинаковых длине и ширине корпуса ЩОРВ464625 предоставляет больше внутреннего пространства по глубине, сохраняя квадратную монтажную область для многорядного размещения клеммных зажимов.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ4646А | 363 × 363 | 2 | 0,714 |
| Панель из нержавеющей стали Щ4646Н | 360 × 360 | 2 | 2,094 |
Для ЩОРВ464625 предусмотрены монтажные панели из алюминия и нержавеющей стали. Алюминиевая панель имеет размер 363×363 мм, нержавеющая — 360×360 мм.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 232 (66 в одном ряду) |
| 4 | 192 (55 в одном ряду) |
| 6 | 148 (42 в одном ряду) |
| 10 | 84 (34 в одном ряду) |
| 16 | 69 (28 в одном ряду) |
| 35 | 51 (21 в одном ряду) |
| 50 | 36 (18 в одном ряду) |
| 70 | 16 |
| 120/150 | 10 |
ЩОРВ464625 позволяет разместить до 232 клемм для проводников сечением 2,5 мм², до 192 — для 4 мм² и до 148 — для 6 мм². Для позиции 120/150 мм² предусмотрено до 10 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 24/24 | 24/24 |
| 1 | 22/22 | 22/22 |
| 2 | 18/18 | 18/18 |
| 3 | 12/12 | 12/12 |
| 4 | 10/10 | 10/10 |
| 5 | 8/8 | 8/8 |
| 6 | 5/5 | 5/5 |
| 7 | 3/3 | 3/3 |
| 8 | 2/2 | 2/2 |
Количество кабельных вводов для ЩОРВ464625 одинаково по сторонам А и В. Для кода 01 предусмотрено до 24/24 вводов на каждой стороне, для кода 1 — до 22/22, для кода 2 — до 18/18. Для кода 8 допускается до 2/2 вводов на каждой стороне.
Технические характеристики
Применение
ЩОРВ464625 подходит для соединительных и распределительных схем, в которых требуется квадратный корпус с большой монтажной площадью и увеличенной глубиной для размещения клеммных зажимов и кабельных подключений.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Основное отличие ЩОРВ464625 от ЩОРВ464621 — увеличенная внутренняя глубина: 201 мм вместо 150 мм.
Корпус позволяет разместить до 232 клемм для проводников сечением 2,5 мм². Для всех предусмотренных кодов кабельных вводов 01–8 количество по сторонам А и В одинаково, что удобно при симметричной компоновке подключений.
Следующий типоразмер — ЩОРВ573926 с внешними габаритами 574×394×268 мм и массой 42,3 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ464625
Мы можем подобрать ЩОРВ464625 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
