ТР ТС 014/2011: как подтвердить соответствие опор и мачт освещения и не сорвать контракт

В проектах по наружному освещению автомобильных дорог вопросы документации почти всегда выходят на первый план — на этапе тендера, экспертизы или приёмки. И именно здесь выясняется, что «просто паспорт и сертификат на металлоконструкцию» не всегда закрывают требования заказчика по техническому регламенту Таможенного союза ТР ТС 014/2011 «Безопасность автомобильных дорог».

Особенно жёстко это проявляется на объектах дорожной инфраструктуры федерального и регионального значения. Здесь световые опоры рассматриваются уже не как обычные металлоконструкции, а как элементы обустройства автомобильной дороги, напрямую влияющие на безопасность движения.

Ошибка в подтверждении соответствия — это не формальность, а риск отклонения заявки, повторных испытаний и срыва сроков ввода объекта.

Разберёмся, как работает технический регламент Таможенного союза ТР ТС 014/2011, какие опоры и мачты наружного освещения подпадают под его действие и какие документы действительно снижают риски для подрядчика и заказчика.

Что такое ТР ТС 014/2011 и почему он важен для освещения дорог

Технический регламент Таможенного союза ТР ТС 014/2011 «Безопасность автомобильных дорог» действует в России и других странах ЕАЭС и устанавливает минимально необходимые требования безопасности к автомобильным дорогам общего пользования и их обустройству.

Он распространяется:

• на автомобильные дороги общего пользования;
• дорожные сооружения (мосты, путепроводы, тоннели, эстакады);
• элементы обустройства дорог, включая устройства освещения и опоры для монтажа технических средств организации дорожного движения.

Если коротко: всё, что устанавливается в полосе отвода автомобильной дороги, на разделительных полосах, развязках и влияет на безопасность движения, попадает в сферу действия ТР ТС 014/2011.

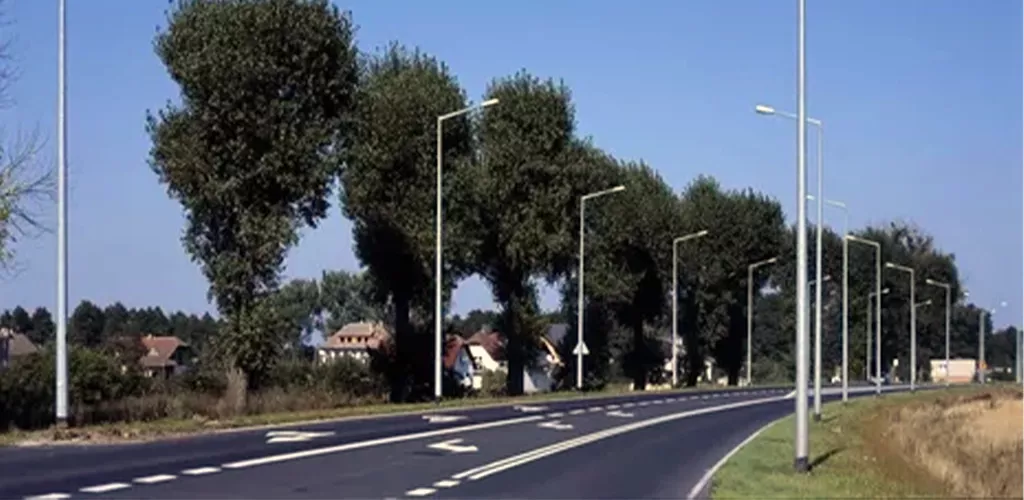

Какие опоры освещения подпадают под ТР ТС 014/2011

Не любая опора автоматически становится объектом технического регламента. С точки зрения ТР ТС 014/2011 опоры и мачты освещения рассматриваются как объекты регламента, если они:

• размещаются в полосе отвода автодороги общего пользования;
• устанавливаются на разделительных полосах;
• располагаются на обочинах, транспортных развязках, в зоне мостов и путепроводов;
• используются на магистралях, трассах, скоростных и городских дорогах общего пользования.

Отдельно в перечне продукции к регламенту выделены «опоры для монтажа технических средств организации дорожного движения и стационарного электрического освещения» — именно они подпадают под обязательную сертификацию по ТР ТС 014/2011.

Если же опоры стоят на закрытых территориях, дворовых и внутриплощадочных проездах, промышленных площадках, внутри заводских территорий — в большинстве случаев такой объект не относится к автомобильным дорогам общего пользования, и регламент 014/2011 к нему не применяется.

Поэтому первый вопрос к проекту всегда такой: где именно будет эксплуатироваться конструкция и проходит ли здесь автомобильная дорога общего пользования.

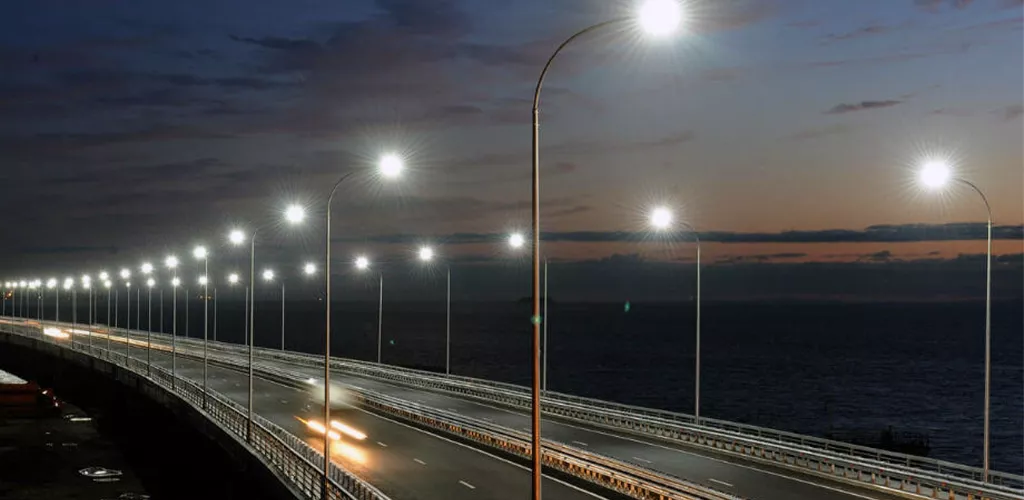

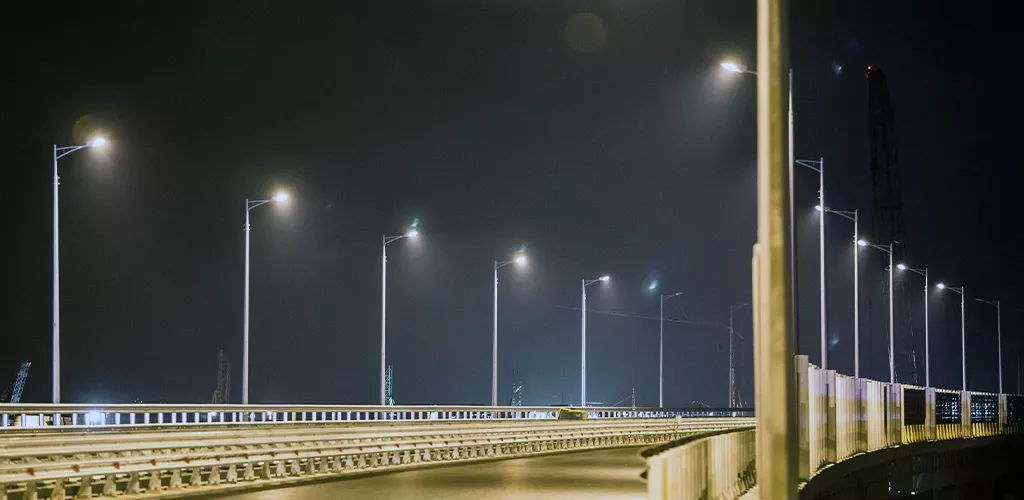

ТР ТС 014/2011 и опоры наружного освещения на дорогах

ТР ТС 014/2011 — базовый технический регламент Таможенного союза, описывающий требования к безопасности автомобильных дорог и их обустройства, в том числе к размещению и защите опор освещения и других элементов, расположенных вблизи проезжей части.

В самом тексте регламента прописаны требования:

• к размещению опор линий электропередачи, связи и освещения относительно кромки проезжей части;
• необходимости установки удерживающих ограждений у опор, расположенных в опасных зонах;
• обеспечению пространства, позволяющего снизить тяжесть последствий ДТП при наезде на опоры и другие сооружения.
• Таким образом, опоры и мачты освещения как объекты ТР ТС 014/2011 рассматриваются не изолированно, а в связке с безопасностью дорожного движения и геометрией автомобильной дороги.

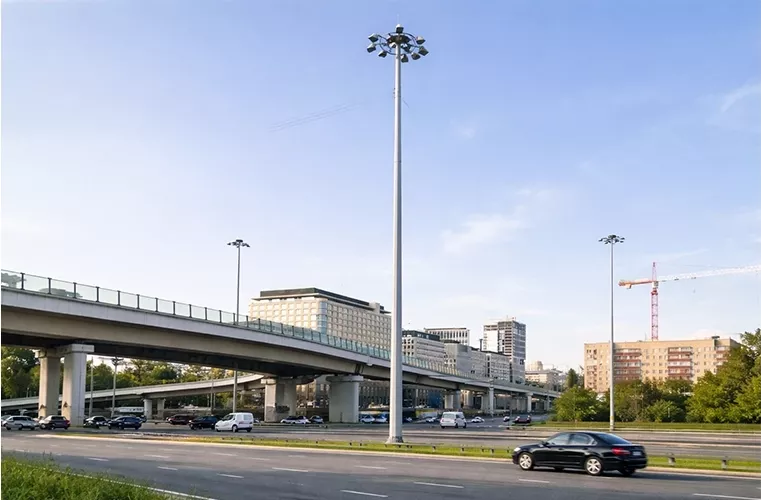

ТР ТС 014/2011 и высокомачтовое освещение дорог

Высокомачтовые системы наружного освещения особенно часто подпадают под требования ТР ТС 014/2011, потому что:

• применяются на сложных развязках, транспортных узлах и скоростных участках;
• имеют большую высоту и массу, зачастую с кольцевыми коронами освещения;
• при разрушении создают серьёзные риски для участников дорожного движения и конструкций дорожных сооружений.

С точки зрения требований ТР ТС 014/2011 к опорам освещения для таких объектов критичны:

• расчётная прочность и устойчивость к ветровым, гололёдным и комбинированным нагрузкам;
• надёжность фундаментов и анкеровки с учётом деформаций основания;
• предсказуемое поведение конструкции при наезде транспортного средства и при аварийных воздействиях.

На практике именно для высокомачтового освещения заказчики и экспертиза предъявляют максимально строгие требования по сертификации опор по ТР ТС 014/2011 и полноте доказательной базы.

Какие регламенты применяются вместе с ТР ТС 014/2011

Технический регламент Таможенного союза ТР ТС 014/2011 «Безопасность автомобильных дорог» сам по себе не заменяет другие отраслевые регламенты, а работает в связке с ними.

Чаще всего для опор наружного освещения дополнительно применяются:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования» — если в составе опоры есть электрическая часть или встроенное оборудование, подпадающее под этот регламент.
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — при наличии электрооборудования и требований по ЭМС.

Если опора — это только металлическая конструкция без встроенной электротехники и электроники, ТР ТС 004/2011 и 020/2011 напрямую не применяются, а вот ТР ТС 014/2011 — да, при установке такой опоры в полосе отвода автомобильной дороги общего пользования.

Как подтверждается соответствие опор освещения ТР ТС 014/2011

Важно понимать: ТР ТС 014/2011 не предполагает «шаблонный сертификат на опору» как универсальную бумагу «на все случаи жизни». Регламент задаёт требования к безопасности дорог и элементов обустройства, а производитель/поставщик должен собрать доказательства, что конкретные опоры этим требованиям соответствуют.

Подтверждение соответствия опор освещения как объектов ТР ТС 014/2011 строится на доказательной базе, в которую обычно входят:

• расчёты прочности и устойчивости конструкции по действующим ГОСТ и СП;
• протоколы механических и климатических испытаний (в том числе по ГОСТ 32947‑2014 и связанным стандартам на опоры стационарного электрического освещения);
• обоснование безопасности при эксплуатации и при ДТП в составе проекта организации дорожного движения;
• проектная документация с учётом требований ТР ТС 014/2011 к размещению опор и применению ограждений;
• эксплуатационные характеристики: район ветровых нагрузок, климатическое исполнение, срок службы, условия обслуживания.

По сути, ключевую роль играют реальные испытания и корректные расчёты, а не только формальное наличие сертификата.

Сертификация опор освещения по ТР ТС 014/2011: декларация или сертификат

Форма оценки соответствия по ТР ТС 014/2011 жёстко задаётся перечнями к регламенту.

Для опор для монтажа технических средств организации дорожного движения и стационарного электрического освещения в приложении к ТР ТС 014/2011 прямо установлена форма сертификации, а не декларирования. Это значит, что для опор наружного освещения, устанавливаемых в полосе отвода автомобильных дорог общего пользования, законная форма подтверждения соответствия — сертификат соответствия по ТР ТС 014/2011.

Декларация по ТР ТС 014/2011 применяется к другим группам дорожно‑строительных материалов и элементов, перечисленным в регламенте, но не к дорожным опорам для освещения и ТСОДД.

На рынке при этом часто сохраняется разделение восприятия:

• некоторые участники по инерции пытаются применять декларации или общие «сертификаты на металлоконструкции» без привязки к ТР ТС 014/2011 — такие документы экспертиза по дорожным объектам вправе не принять;
• корректная сертификация опор освещения по ТР ТС 014/2011 используется как серьёзное конкурентное преимущество в инфраструктурных тендерах и на объектах с госэкспертизой.

Именно наличие действующего сертификата по ТР ТС 014/2011 на опоры и мачты освещения, входящие в дорожный проект, часто становится маркером «тендероспособности» предложения.

Паспорт опоры освещения по ТР ТС 014/2011: что в нём важно

Корректный паспорт изделия — один из ключевых документов, на который смотрят экспертиза и служба заказчика. Он не заменяет сертификат, но дополняет его.

В паспорте опоры освещения по ТР ТС 014/2011 обычно указывают:

• идентификацию изделия (тип, модель, исполнение, высота, вылет кронштейна и т.д.);
• район ветровых и гололёдных нагрузок, для которых рассчитана опора;
• климатическое исполнение и категория размещения;
• тип антикоррозионного покрытия (горячее цинкование, лакокрасочные системы и т.п.) и его параметры;
• ​установленный срок службы и условия эксплуатации;
• указания по монтажу, контролю состояния и обслуживанию.

Грамотно оформленный паспорт опоры освещения с привязкой к ТР ТС 014/2011 и актуальным сертификатам снижает количество вопросов на экспертизе и приёмке, особенно на крупных дорожных объектах.

Что реально смотрят на экспертизе и при приёмке

Технические специалисты экспертизы и службы заказчика, как правило, выходят за рамки «есть/нет сертификата» и запрашивают:

• протоколы механических испытаний образцов опор и сварных соединений;
• данные по цинковому покрытию (толщина, адгезия, соответствие ГОСТ на горячее цинкование);
• характеристики стали при низких температурах, в том числе ударную вязкость по результатам испытаний;
• расчёты устойчивости опор и фундаментов с привязкой к реальным условиям объекта.

Для северных и приравненных регионов ударная вязкость стали становится практическим критерием допуска опор к эксплуатации — без этого протокола часть экспертиз просто не пропускает решения.

Если говорить по‑простому: сертификат отвечает на вопрос «разрешено ли выпускать и применять», а протоколы испытаний и расчёты — «выдержит ли эта конкретная опора реальные нагрузки на конкретной дороге».

Небольшой практический сценарий

Типичная ситуация: на объекте реконструкции федеральной трассы подрядчик везёт опоры с общим «сертификатом на металлоконструкции», без конкретной привязки к ТР ТС 014/2011 и без протоколов испытаний на низкие температуры. Экспертиза запрашивает подтверждение, что это именно опоры для монтажа технических средств организации дорожного движения и стационарного освещения с сертификацией по 014/2011 и испытаниями по ГОСТ 32947‑2014.

В итоге поставку разворачивают, требуют дополнительные испытания и оформление нового сертификата. Монтаж сдвигается, сроки ввода дороги сжимаются, подрядчик несёт прямые издержки и репутационные потери — хотя формально «сертификат на конструкцию» у него был.

Такие кейсы хорошо иллюстрируют, почему к ТР ТС 014/2011 на опоры освещения нельзя относиться как к «формальности».

Проверка подлинности сертификатов и протоколов

Сегодня подлинность сертификатов по ТР ТС 014/2011 и соответствующих протоколов испытаний проверяется через реестр Росаккредитации по номеру документа и данным органа по сертификации.

Поэтому ценятся:

• актуальность сертификата и протоколов (действующие сроки, отсутствие приостановлений);
• прозрачность — возможность быстро найти сертификат по номеру в реестре;
• корректное указание продукции (опоры для монтажа технических средств организации дорожного движения и стационарного освещения, а не абстрактные металлоконструкции).

Поставщик, который сразу предоставляет номера реестровых записей и полный пакет испытаний, экономит время всем участникам процесса: проектировщикам, экспертизе, заказчику и монтажной организации.

Практический вывод: ТР ТС 014/2011 — инструмент управления рисками

ТР ТС 014/2011 «Безопасность автомобильных дорог» — это не формальность «для галочки», а инструмент управления рисками для всех сторон дорожного проекта.

Чем сложнее и ответственнее объект, тем выше цена ошибки в части опор освещения:

• демонтаж уже смонтированных опор;
• повторные испытания и доработка проектной документации;
• сдвиг сроков ввода дороги в эксплуатацию;
• претензии надзорных органов и штрафные санкции по контракту.

Поэтому на серьёзных дорожных проектах вопросы соответствия опор и мачт освещения ТР ТС 014/2011 прорабатывают ещё на стадии проектирования и подготовки тендерной документации, а не в момент поставки.

Если говорить прямо, в закупках выигрывает не тот, у кого «толще папка с бумагами», а тот, у кого:

• регламенты реально применимы к объекту (есть сертификация именно по ТР ТС 014/2011 на опоры для дорожных объектов, а не случайный сертификат на металл);
• испытания подтверждают расчёты и покрывают реальные условия эксплуатации (ветровой район, температура, особенности грунтов);
• документы действуют на момент поставки и легко проверяются в реестре Росаккредитации;
• техническая и эксплуатационная документация (ТЭД) позволяет смонтировать, осматривать и обслуживать опоры без лишних вопросов и дополнительных согласований.

Именно такой подход делает опоры и мачты наружного освещения по‑настоящему «тендероспособными» по ТР ТС 014/2011 и снижает риски для подрядчика, проектировщика и заказчика.
